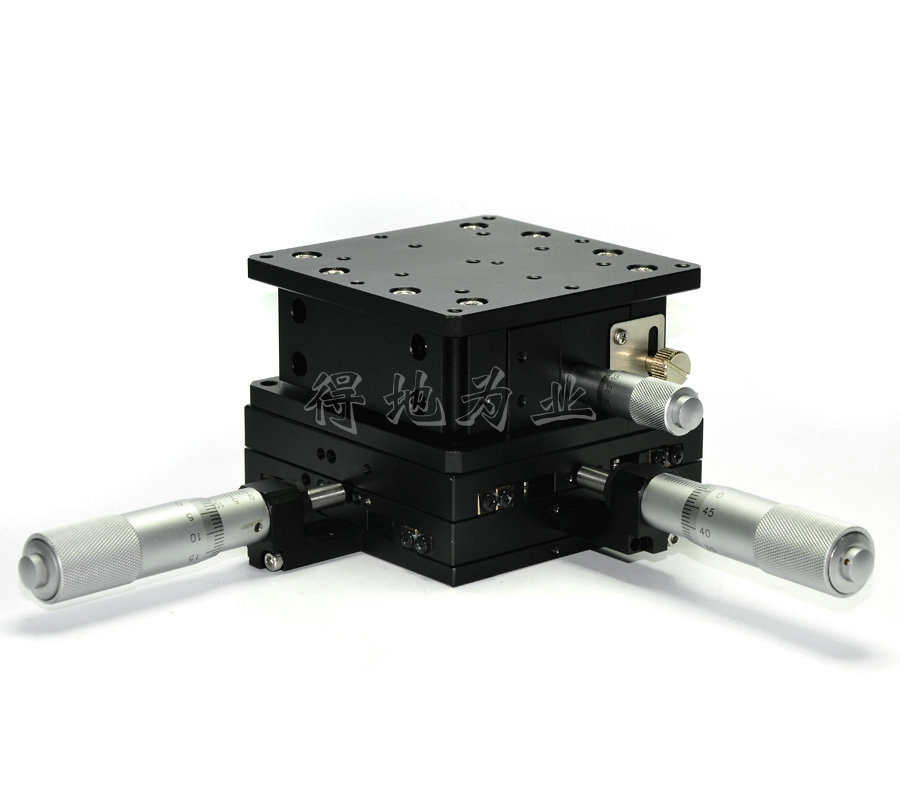

手动微调架 三维XY+Z微调架
产品说明：
■ 铝合金材质精密加工，表面黑色氧化；
■ 采用弹簧复位，消除轴向间隙；
■ 微分头在微调架中心或者侧面放置，操作更加方便；
■ 采用十字交叉滚柱导轨，精度更高，承载较大，寿命长；
■ 可选配0.25螺距的微分头提高定位精度；
■ 台面和底座分布标准孔距的安装孔，方便安装和组合。
产品参数：
|
产品型号
|
T90-70JR
|
T90-70JC
|
T90-70JL
|
|
操作位置
|
R（右向）
|
C（中向）
|
L（左向）
|
|
台面尺寸
|
90mm×90mm
|
|
导轨
|
十字交叉滚柱导轨
|
|
行程
|
XY:±12.5mm; Z：11mm
|
|
驱动方式
|
微分头（0.5mm/0.26mm）
|
|
最小读数
|
10μm/6μm
|
|
精度
|
0.01mm
|
|
平行度
|
0.02mm
|
|
承重
|
水平安装6kgf
|
|
材料
|
铝合金
|
|
表面处理
|
表面黑色氧化
|
