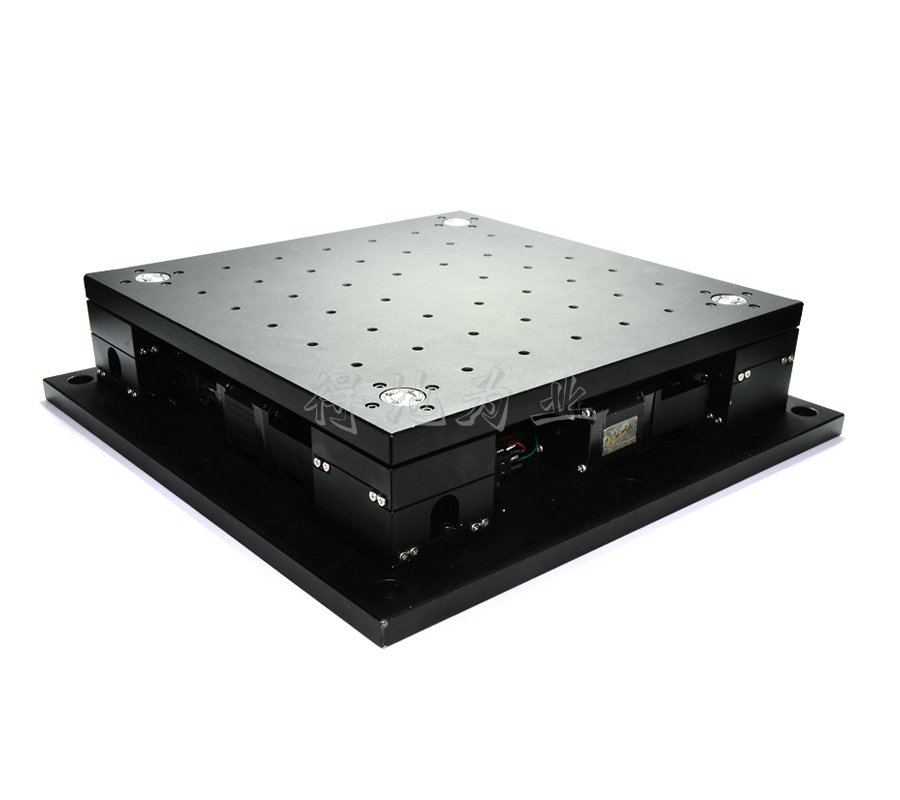

电动微调架·UVW视觉对位平台
精密型电动整体平移台
■ 最大行程是以工作台位于中心计算.
■ 工作台及基座材质可另选S50C、S50C+调质HRC28-32.
■ 原材料为S50C或S50C+调质HRC28-32，其表面处理可另选无电解镍或表面黑色处理.
■ 原材料为铝合金，表面发黑氧化处理
参考网站：
|
产品型号
|
XYY-200
|
|
结构描述
|

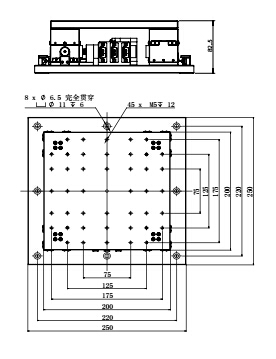

台面尺寸
|
200X200mm
|
|
基座尺寸
|
250mmx250mm
|
|
高度（mm）
|
82.5mm
|
|
行程（mm）
|
±5.0×±5.0
|
|
角度（θ）
|
±3°
|
|
主体材料
|
铝合金/S50C
|
|
表面处理
|
阳极氧化发黑/表面黑色处理
|
|
台面承载（kg）
|
30
|
|
重量
|
8.5kg
|
|
精度描述
|
螺杆规格
|
滚珠丝杆（导程2.0mm）
|
|
反复定位精度（µm）
|
±10
|
|
平行度（µm）
|
30
|
|
电器规格
|
马达品牌/类型
|
日本信浓/2相步进电机
|
|
马达出轴/型号
|
42BYG
|
|
建议使用驱动器
|
Shinanokenshi∕vicsr2
|
|
厂牌/型号（选购）
|
