垂直耦合系统解决方案
2016-12-23

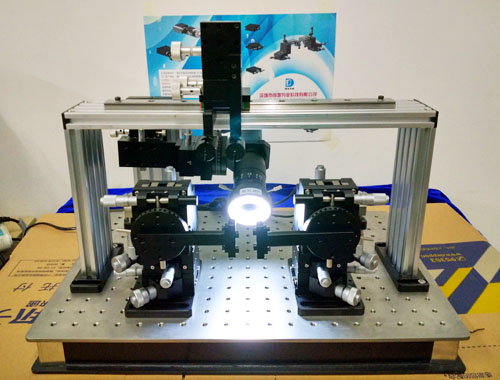

垂直耦合封装系统
一）系统主要单元参数
二）组成部分
♦ 对准单元
♦ 波导夹具单元
♦ 波导侧面观察单元
♦ 后端观察单元
♦ UV点胶及固化单元
♦ 防震台，仪器支架
三）产品特色
♦ 四维可调，精准、调节精度可靠
♦ 镜头四维可调，并可实现360°调节
♦ 采用 1200W像素的高清摄像头，实际放大倍数300倍
♦ 紫外光照射灯头角度距离多维度可调，缩短固化时间，实现优良固化效率
♦ 采用长行程导轨，调节速度快，一致性好
♦ 采用分体式结构，UV固化调节和观察互不影响
♦ 支持端面有倾斜角度的波导，极限倾角45°
♦ 完全实现国产化，节约成本，适合量产
♦ 交期短。 专业的技术支持和售前售后服务
一）系统主要单元参数
|
微调架名称 |
轴 |
电/手动 |
移动量 |
最小分辨率 |
|
左入射，出射端微调架 |
X/Y/Z |
手动 |
±6.5MM |
0.5微米 |
|
θx θY θZ |
手动 |
±2.5° |
29″/格 |
|
|
上方旋转 |
θ |
手动 |
±180° |
55″/格 |
二）组成部分
♦ 对准单元
♦ 波导夹具单元
♦ 波导侧面观察单元
♦ 后端观察单元
♦ UV点胶及固化单元
♦ 防震台，仪器支架
三）产品特色
♦ 四维可调，精准、调节精度可靠
♦ 镜头四维可调，并可实现360°调节
♦ 采用 1200W像素的高清摄像头，实际放大倍数300倍
♦ 紫外光照射灯头角度距离多维度可调，缩短固化时间，实现优良固化效率
♦ 采用长行程导轨，调节速度快，一致性好
♦ 采用分体式结构，UV固化调节和观察互不影响
♦ 支持端面有倾斜角度的波导，极限倾角45°
♦ 完全实现国产化，节约成本，适合量产
♦ 交期短。 专业的技术支持和售前售后服务
